วันดีคืนดี Sony TV ที่บ้าน อายุ 3 ปี 11 เดือน ก็มีปัญหา อาการมีหลายอย่างปนๆกัน
- อาการ 1: เปิดทีวีแล้วจอภาพไม่ติด ไฟแดงบอกสถานะกระพริบ 5 ครั้ง
- อาการ 2: จอภาพติด แต่ภาพมีแถบเส้นแนวตั้ง ตามรูปด้านล่าง
- อาการ 3: จอภาพติด ดูได้เหมือนปกติ แต่ครึ่งจอซ้าย โทนสีสดจะเพี้ยน สว่างสลับหม่นเล็กน้อย กลับไปกลับมาทุก 1-2 วิ

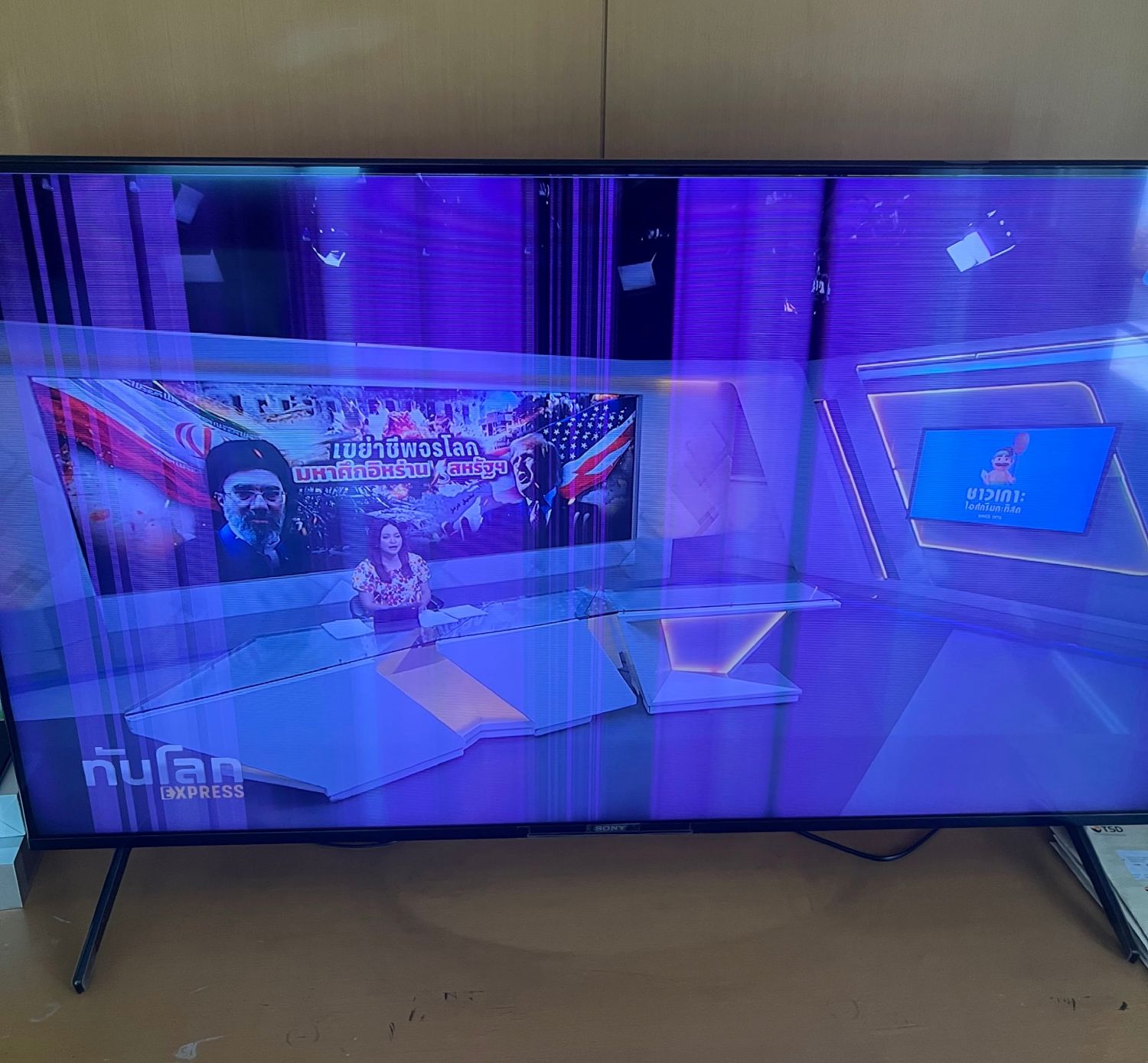

อาการ 2 ที่ภาพมีแถบเส้นแนวตั้ง
หลังจากลองเปิดปิด restart ถอดปลั๊กทิ้งไว้ เปิดใหม่ ทดสอบเบื้องต้น ก็สรุปว่าจอเจ๊งแน่ๆ เพราะ ตัว OS ดูยังใช้ได้ปกติดี มีปัญหาแค่ภาพบนจอ
รู้สึกเซ็งพอสมควร เพราะซื้อ Sony ที่ราคาแพงกว่ายี่ห้ออื่นในตลาด เพราะเชื่อว่าของ Sony มีคุณภาพ (ซึ่งเท่าที่ใช้มา ก็ไม่ได้ดีอย่างที่คาด มีปัญหา wifi ค้าง และ UI กระตุกเป็นประจำ) และเชื่อว่าทนทาน จะใช้ได้ยาวๆ แต่ใช้ไม่ถึง 4 ปี ดันมีปัญหา 😞
ติดต่อ Sony Support
ทีวีโซนี่ประกันแค่ 3 ปี แต่เครื่องนี้ 3 ปี 11 เดือนแล้ว อยู่นอกประกัน แต่ก็ทำอะไรไม่ได้นอกจาก ติดต่อ Support เรียกช่างมาดูก่อน
เสียค่าช่างมาดู 400 บาท ตอนช่างมา ไม่อยู่บ้าน แต่แม่เล่าว่า ช่างเคาะๆดู แล้วก็ได้ข้อสรุปเดียวกันคือ จอเสีย
ต้องยกไปซ่อม ค่าซ่อม 9000 บาท ประกัน 3 เดือน แต่ถ้าซื้อเครื่องใหม่ รับเทิร์นได้ลดเครื่องใหม่ 20%
ช่างบอกว่า ไม่ควรเสียบปลั๊กไว้แล้วปิดด้วยรีโมท เพราะปล่อย standby ไว้ จะทำให้อุปกรณ์เสียเร็ว
ได้ยินแล้วรู้สึกว่า ไร้สาระมาก
ค่าซ่อม 9000 ยังไงก็ไม่คุ้ม เลยเริ่มดูทีวีเครื่องใหม่ ว่าซื้อยี่ห้อไหน รุ่นไหนดี (ที่ไม่ใช่ Sony)
ขณะที่กำลังคิดว่า จะทิ้งเครื่องที่พังนี้ยังไงดี google ไปๆมาๆ ก็เจอว่า รุ่นนี้คนเป็นอาการนี้กันเยอะมาก จนเดาว่านี่มัน defect นี่หว่า
แล้วมิตรสหายท่านหนึ่งก็ทักว่า เดี๋ยวนี้มีคลิปใน youtube เยอะมาก ลองหาดูก็ไปเจอ คลิปทั้งช่างไทยและช่างต่างประเทศ ซ่อมทีวีรุ่นนี้อาการนี้เลย หรือรุ่นใกล้เคียง/อาการคล้ายๆกัน
พอดูคลิปแล้ว ไม่ยากอย่างที่คิด คิดว่าไหนๆก็จะทิ้งอยู่แล้ว ลองซ่อมเองดูหน่อยดีกว่า!!
วิเคราะห์ปัญหาและวิธีแก้ไข
จากการดูคลิป พร้อมปรึกษา Gemini ไปด้วย ก็เข้าใจว่า สิ่งที่พังคือ ชิปผลิตสัญญาณนาฬิกา CKV (Clock Vertical) บนบอร์ด T-CON (Time Control) ซึ่งสัญญาณ CKV นี้ ใช้ควบคุมการสแกนภาพในแนวตั้งบนจอ พอสัญญาณมันเพี้ยน เส้นที่วาดก็เพี้ยนไปด้วย เป็นผลให้ภาพเบลอ หรือมีเส้นแนวตั้ง ตามอาการที่เจอ
อาการอีกอย่างคือ Sony TV ตอนเปิดเครื่องมันจะ self-test แล้วถ้าเจอว่า CKV เพี้ยนมากๆ มันจะแสดงไฟแดงกระพริบ 5 ครั้ง เป็น error code
ประเด็นสำคัญคือ บนบอร์ด T-CON นี้ มีชิป CKV สำหรับจอซ้ายและขวา 2 ฝั่งแยกกัน แต่มันช่วยกันทำงาน พอตัวนึงเพี้ยน จอก็เพี้ยน
วิธีแก้ปัญหาคือ หาทางตัดเส้นสัญญาณ CKV ฝั่งที่เสียทิ้งไป! ให้เหลือแค่ฝั่งที่ยังทำงานถูก แล้วจอก็จะกลับมาใช้ได้ แต่ภาพที่ได้อาจจะไม่ละเอียดเท่าของดั้งเดิม
วิธีตัดสัญญาณคือ ดูบนสายแพฝั่งที่พัง หา pin ของ CKV ที่เพี้ยน แล้วติดเทปทับ pin ให้มันต่อไม่ติด (ง่ายๆอย่างนี้เลย)
ลงมือซ่อม
เริ่มด้วยแกะฝากหลังของทีวี ทำตามคลิปนี้
ดูเหมือนง่าย แต่ขั้นตอนนี้ยากที่สุดแล้ว แกะอยู่ 2 ชั่วโมง ทุลักทุเลมาก เจ็บนิ้วไปหมด กว่าจะแกะออก
หา T-CON board ให้เจอไม่ยาก อยู่ตรงกลางค่อนล่าง มี shield ปิดทับป้องกันไว้ 1 ชั้น ก็ค่อยๆ ถอดสายแพรอบๆ ไขสกรูแกะ shield ออกมา

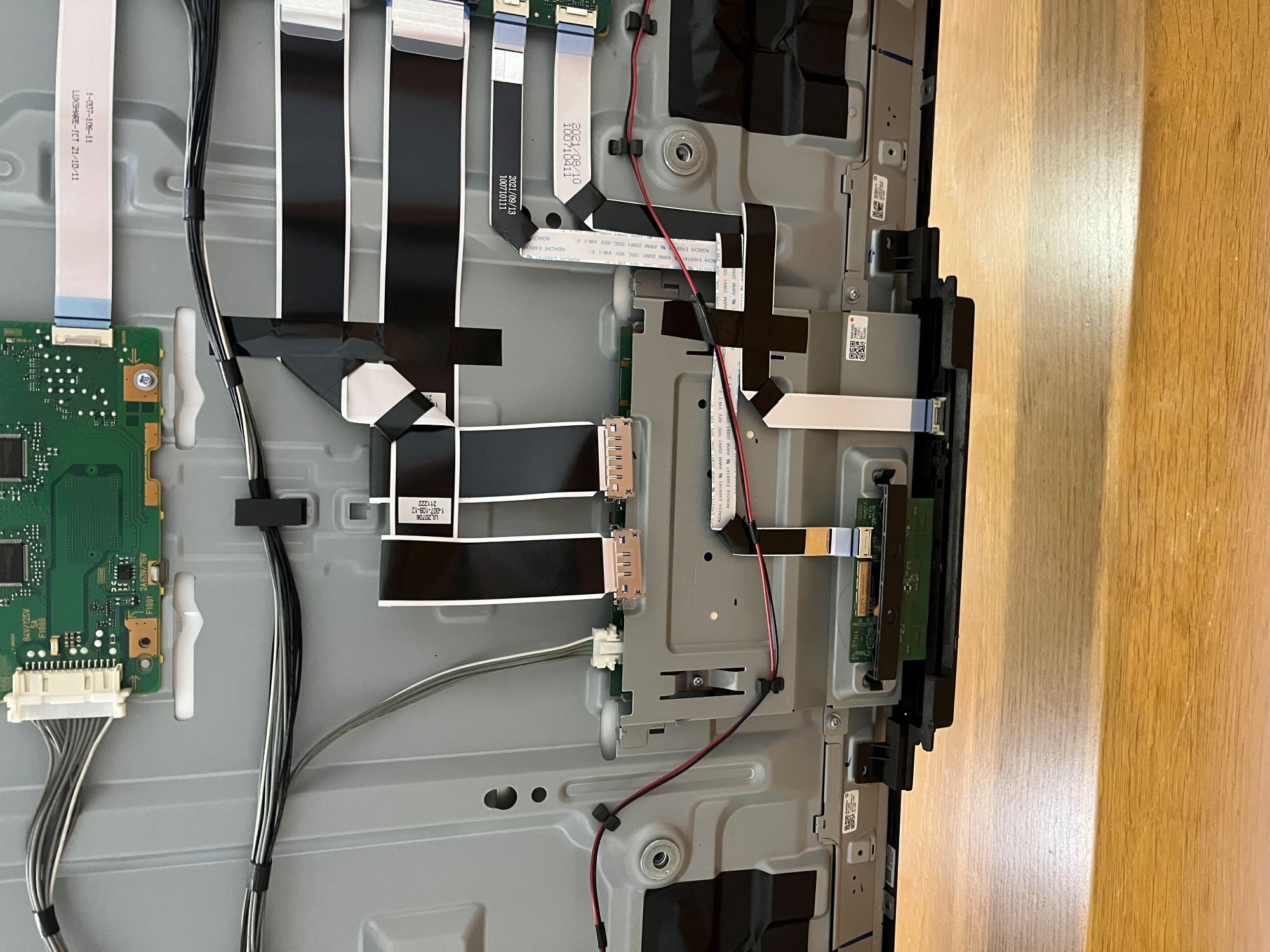

T-CON board เจ้าปัญหา
เปิดออกมา ก็พ่น WD-40 ไป 1 รอบ แล้วลองเปิดดู เผื่อฟลุ๊คว่าปัญหาจริงๆเกิดจากฝุ่น/สิ่งสกปรก ซึ่งอาการก็ยังไม่หายตามคาด
จากอาการ 3 ด้านบน ที่จอครึ่งซ้ายสีเพี้ยน เราก็เดาว่าชิบสัญญาณ CKV ที่เสีย ก็คงอยู่ฝั่งซ้าย ก็จัดการ ถอดสายแพ ฝั่งซ้ายออก แล้วลองเปิดทีวีดู

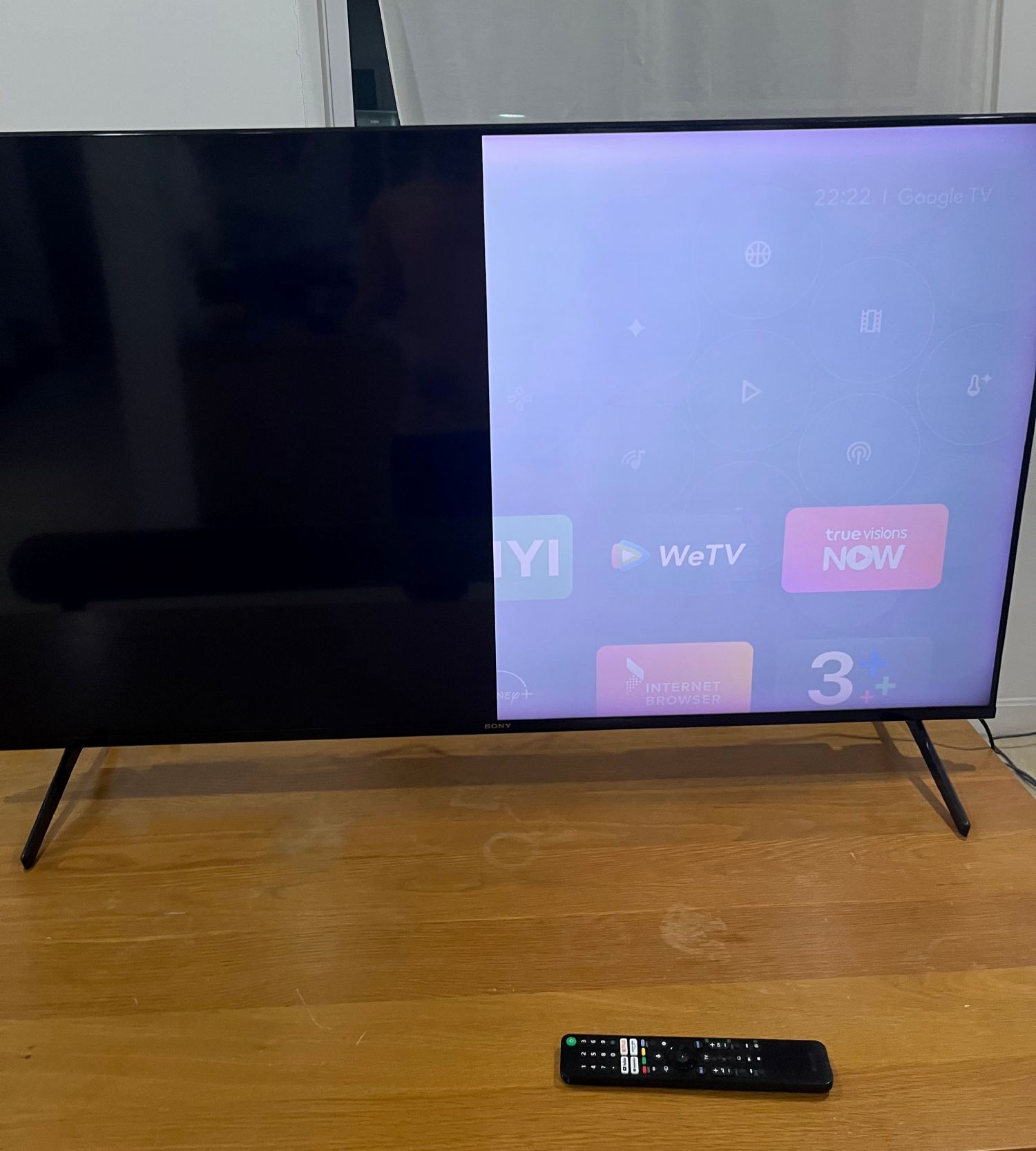

ภาพหายไปครึ่งจอซ้าย แสดงว่าเจอสายแพฝั่งที่มีปัญหา
พอเจอสายแพที่ต้องการ จากคลิปด้านบน ช่างบอกว่าให้แปะเทป ทับ pin CKV เพื่อตัดสัญญาณ แล้วก็เสียบสายแพกลับไปเหมือนเดิม เค้าบอกว่าสัญญาณ CKV จะอยู่ประมาณ pin ที่ 1-15 แปะทับทั้ง 15 pin ไปเลยก็ได้ ปัญหาคือ pin 1-15 อยู่ฝั่งซ้ายหรือขวาของสายแพ ขึ้นอยู่กับแผงวงจร
ถ้าเอาถูกต้องจริงๆ ก็สามารถไล่ดูลายบนบอร์ดได้ (ถ้ามีเขียนบอกไว้ว่า pin ไหนเป็นสัญญาณอะไร) แต่มันตัวเล็กมากกก และถ้าอยากละเอียดกว่านั้นคือใช้มัลติมิเตอร์จิ้มดูได้ ว่า pin ไหน ที่มีปัญหาจริงๆ แต่มันต้องแกะบอร์ดออกมา ซึ่งจะวุ่นวายมาก

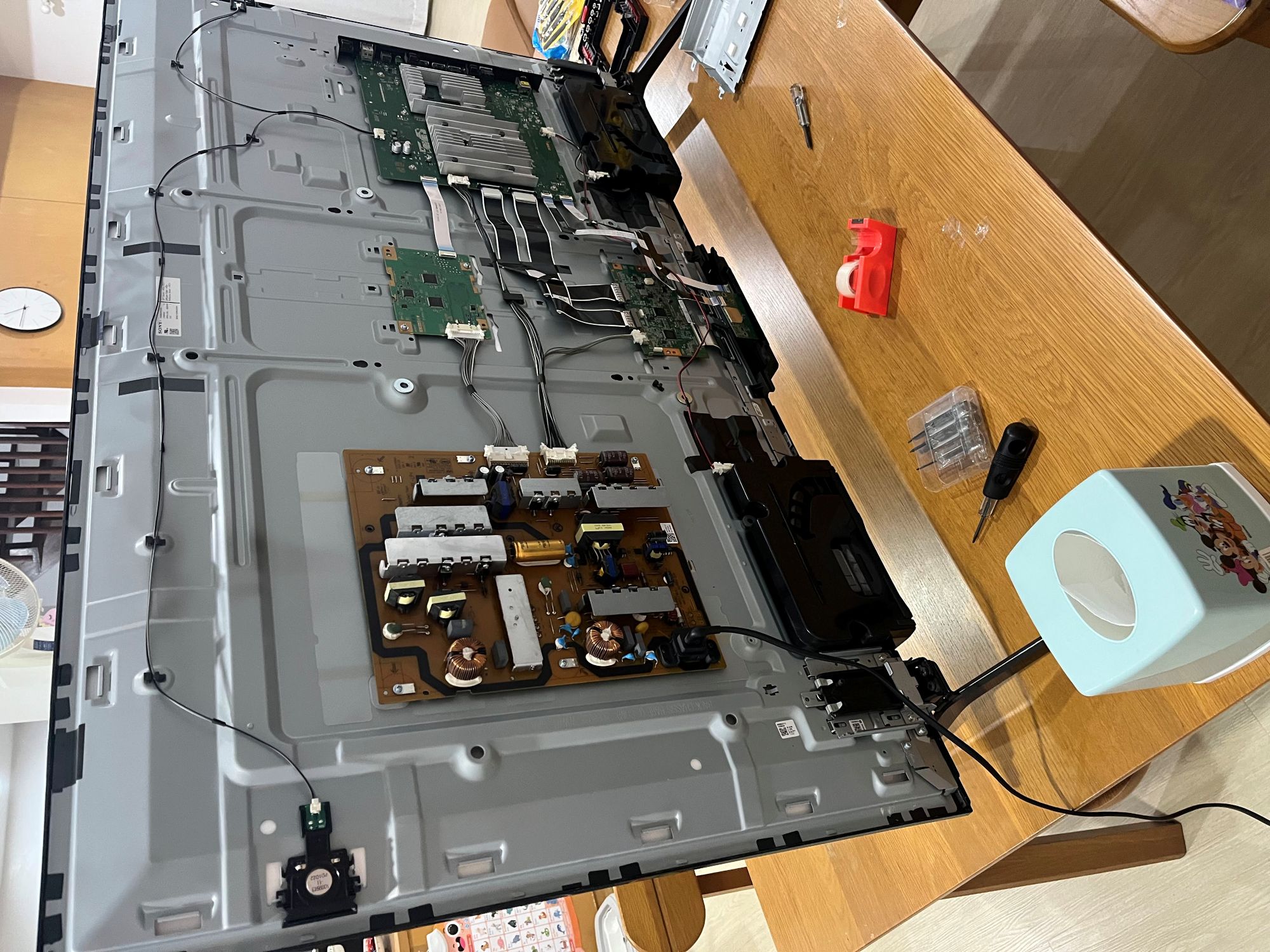

สายแพที่มีปัญหาคือ เป็นสายแพสั้นๆ (ลืมถ่ายรูปมา) ที่ต่อระหว่าง T-CON กับ บอร์ดเล็กๆ ตรงขอบล่างของจอ
เลยใช้วิธี trial and error ใช้สก๊อตเทปบ้านๆ ลองกะๆแล้วแปะเทป แล้วเปิดเทส ยังมีอาการ ปิดทีวี แกะเทปแล้วแปะใหม่ วนไปเรื่อยๆ pin มันก็เล็กมาก เล็งยาก ทำอยู่เกือบชั่วโมง ในที่สุดก็สำเร็จ! 😂
แต่ยังจบงานไม่ได้ เทปที่ใช้เป็นเทปเครื่องเขียนติดกระดาษปกติ ไม่รู้มันทนความร้อนได้แค่ไหน เลยสั่ง Kapton tape ที่ใช้ติดแผงวงจรโดยเฉพาะมา ระหว่างรอมาส่ง 2 วัน ก็ทดลองเปิดเทสอยู่เรื่อยๆ เช้า กลางวัน เย็น อาการก็ไม่มีแล้ว คนไข้เตรียมตัวกลับบ้านได้
พอเทปใหม่มา ก็แกะเทปเก่า และพยายามติดเทปในตำแหน่งเดิม สำเร็จในรอบที่ 2 โอเค ประกอบทุกอย่างกลับไปเหมือนเดิม ปิดฝาหลัง เปิดเทสอีกที ใช้ได้เรียบร้อย แต่…
ลืมถ่ายรูป สายแพที่ติดเทปอย่างสวยงาม! ทำให้ blog นี้ ไม่มีรูปจุดที่สำคัญที่สุดของการซ่อมนะครับ 😅🙏

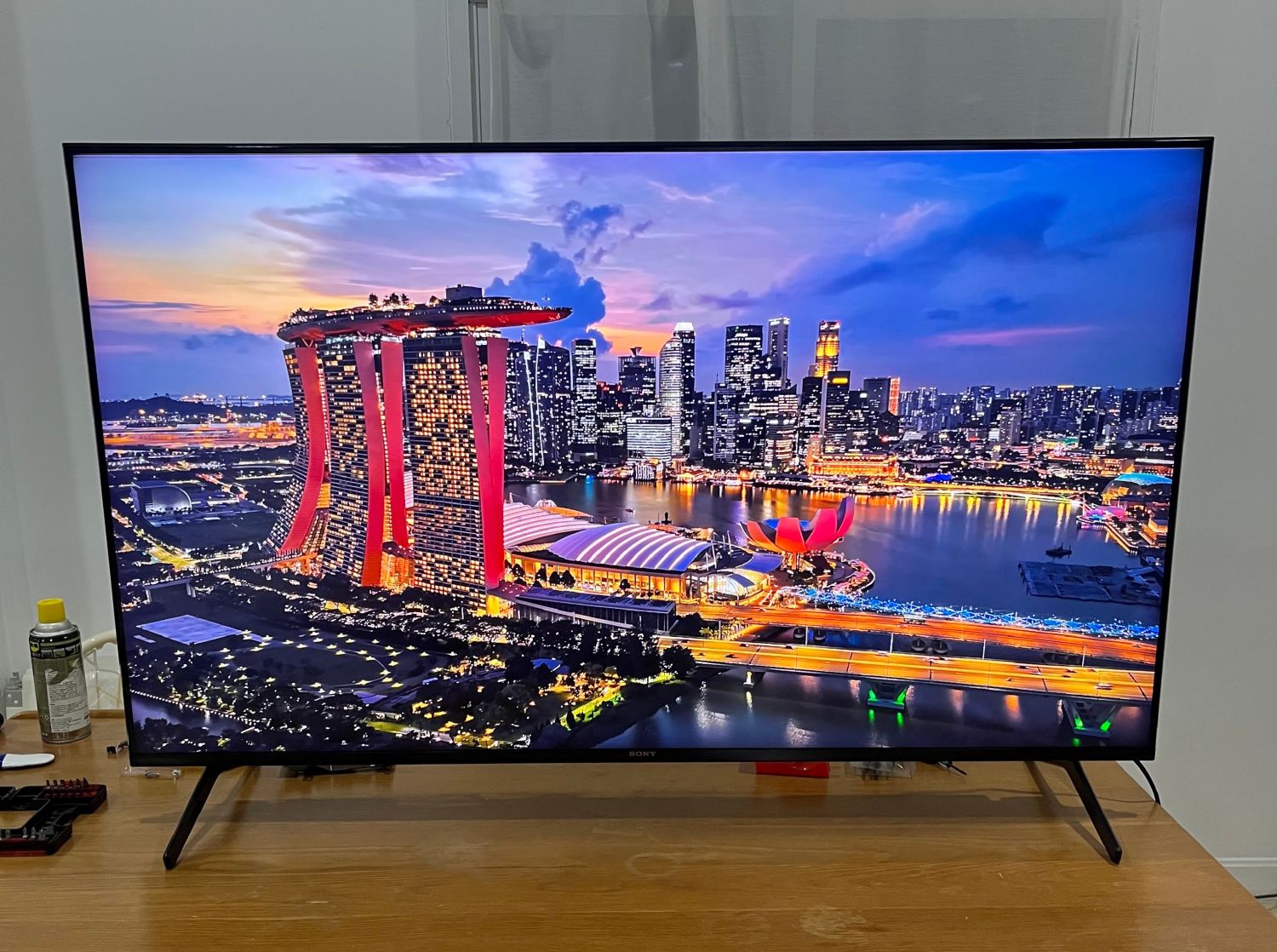

จอฟื้นคืนชีพ!
